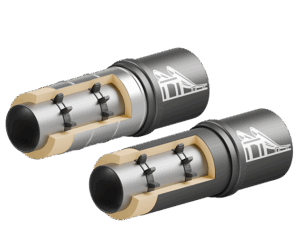

Концевой элемент трубопровода с кабелем вывода и металлической заглушкой в изоляции ППУ ПЭ или ППУ ОЦ
ГОСТ 30732-2006
ГОСТ 30732-2020
Плотность изоляции 60 кг/м³
Постоянным клиентам – дилерская цена!
Концевые элементы ППУ используются для подключения проводников СОДК к терминалам контроля, а также устанавливаются в местах прохода теплосети через стены и другие конструкции. Применяются во всех трубопроводах, вне зависимости от метода их прокладки.
Для соединения трубы с заглушкой применяется сварка. Для осуществления герметизации используется термоусаживающая лента для элементов в ПЭ оболочке и специальный герметик для элементов в ОЦ оболочке.
Концевые элементы ППУ бывают 3-х видов, в зависимости от варианта вывода проводов системы ОДК:
- с торцевым кабелем вывода (маркировка ЗМКт);
- с кабелем вывода из оболочки (маркировка ЗМКвп);
- закольцованные (маркировка ЗМ).
Размеры и вес
| Наружный диаметр стальной трубы (d), мм | Масса элемента, кг | ||
| ПЭ | ОЦ | ||
| Тип 1 | Тип 2 | ||
| 25 | 12,5 | – | 14 |
| 32 | 14,3 | – | 16,1 |
| 38 | 16,6 | – | 17,9 |
| 45 | 19,6 | – | 18,9 |
| 57 | 21,4 | 25,4 | 22 |
| 76 | 28 | 29,1 | 25,9 |
| 89 | 35,3 | 47,1 | 38,2 |
| 108 | 50,6 | 52 | 43,6 |
| 133 | 58,4 | 71,8 | 52,6 |
| 159 | 80,1 | 91,1 | 68,3 |
| 219 | 122,7 | 136,3 | 107,5 |
| 273 | 176,5 | 202,1 | 152,5 |
| 325 | 216,5 | 225,4 | 183,9 |
| 426 | 291 | 306,4 | 240,9 |
| 530 | 368 | – | 296,1 |
| 630 | 452,9 | – | 359,2 |
| 720 | 569,2 | – | 447,4 |
| 820 | 709,3 | 814 | 555,4 |
| 920 | 842 | 887,9 | 650 |
| 1020 | 958,5 | – | 750,9 |
| 1220 | 1159,1 | – | 901,5 |
| 1420 | – | – | – |
Пример заказной спецификации
Концевой элемент трубопровода диаметром 76 мм с кабелем вывода с теплоизоляцией 1-го типа или 2-го типа из пенополиуретана в полиэтиленовой оболочке и металлической заглушкой изоляции.
Концевой элемент с кабелем вывода 76-1(2)-ППУ-ПЭ СОДК ГОСТ 30732-2006
